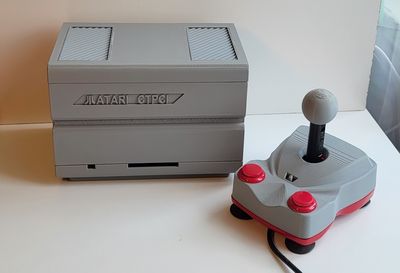

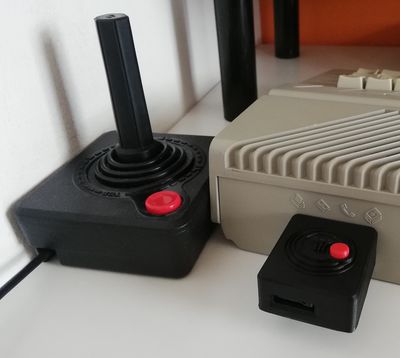

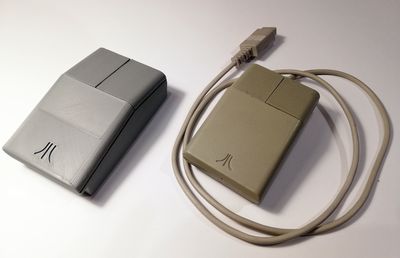

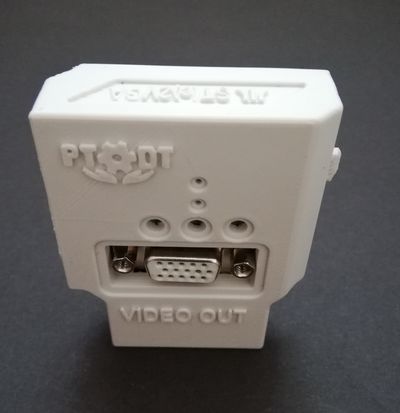

Marcin "Fokaszalot" Baran jako członek stowarzyszenia PTODT zaprojektował i wykonał już kilka bardzo ciekawych obudów do różnych urządzeń. Powstała u niego obudowa do SIO Sticka (stylizowana na joystick CX40) - opisywana w Grelu #1; powstała bezprzewodowa myszka HamSTer w stylistyce myszki STM1 - opisywana w Grelu #3, powstała obudowa do rozszerzenia CTPCI do Falcona czy obudowa do interfejsu VGA dla ST/STE. Jak ktoś chciałby przyjrzeć się tym rzeczom, to zapraszamy po zdjęcia na stronę AtariFan.pl albo na forum obok, gdzie Marcin prezentuje kolejne swoje propozycje dla Atari. Ponieważ pasja projektanta wciąż podpowiada mu nowe pomysły, dzisiaj mamy przyjemność pokazać prototyp jego kolejnego "wynalazku". Nad obudową o nazwie kodowej XCF12 Marcin pracuje już od dłuższego czasu, prace koncepcyjne są już zakończone, a kolejne iteracje druku 3D, testy i poprawki drobiazgów coraz bardziej przybliżają nas do ostatecznego kształtu tego intrygującego ustrojstwa.

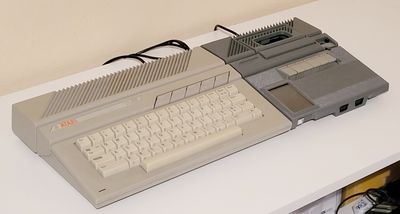

XCF12 to projekt obudowy, która wykorzystuje mechanizm i elektronikę magnetofonu XCA12, a jej linia jest przedłużeniem bryły Atari XE (stąd literka F w nazwie projektu- od fitted). Geometria spełniająca to wymaganie jest większa niż pierwotna obudowa magnetofonu, dzięki czemu zyskana w ten sposób dodatkowa przestrzeń pomieści również urządzenie SDriveMax. Ponieważ obsługuje ono pliki .CAS, takie rozwiązanie może być ciekawą propozycją dla użytkowników, którzy chcą korzystać zarówno z oryginalnych nośników jak i ich cyfrowych kopii. Jako że magnetofon postawiony obok Atari z prawej strony zasłania porty joysticków, w mojej obudowie jest przewidziane miejsce na instalację popularnych przedłużaczy, a gniazda są przeniesione na front obudowy, podobnie jak a komputerach Atari serii 400/800. W efekcie otrzymujemy swoisty kombajn, który - mam nadzieję - przypadnie do gustu niektórym użytkownikom. Będą mogli wydrukować go sobie sami, bo po ukończony projekt zostanie udostępniony w domenie publicznej. Orientacyjnie można podać, że wydruk trwa około 40 godzin i zużywa około 700 gram PLA.
.

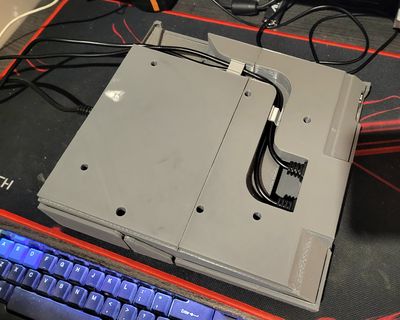

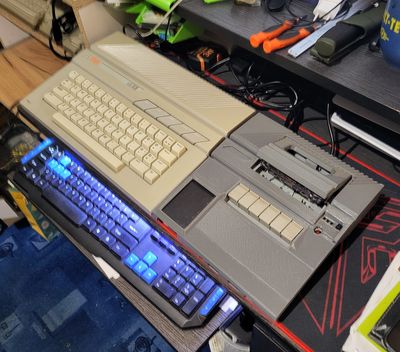

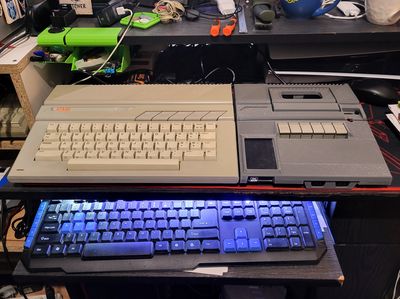

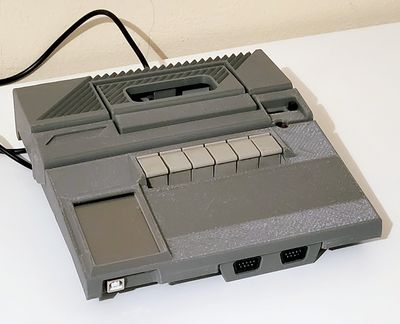

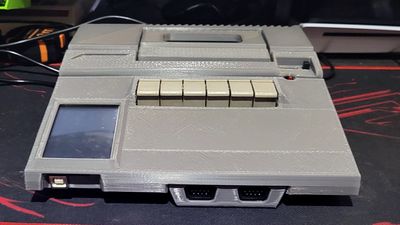

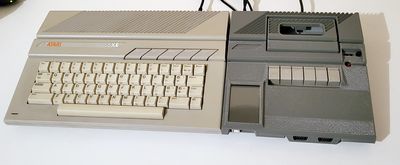

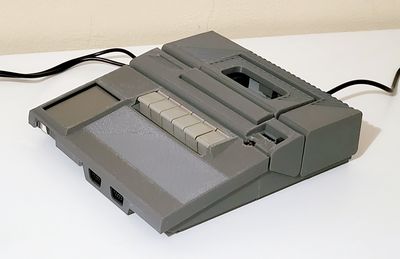

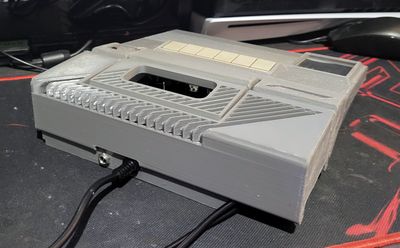

Geometria została zaprojektowana przy użyciu oprogramowania Solidworks, a poszczególne elementy zostały wydrukowane na drukarce Ender3 V3 SE. Zdjęcia (tutaj o niższej rozdzielczości, ale na forum zostaną zamieszczone lepszej jakości) przedstawiają drugi prototyp, po poprawkach związanych z pasowaniem poszczególnych elementów i zainstalowanymi wszystkimi elementami mechanicznymi i elektronicznymi. W najbliższych dniach powstanie trzeci, prawdopodobnie ostatni już prototyp, z finalnymi poprawkami, z jasnoszarego PLA, lepiej dopasowanego kolorystycznie do małego Atari. Dla zainteresowanych tematem proponujemy śledzenie tego wątku.
